КАТАЛОГ » Клапаны регулирующие » Клапаны трехходовые линейные большие Honeywell » 10237 Honeywell, V5015A1177 Клапан трехходовой линейный смесительный фланцевый, PN6, DN150, Kvs 310.0, 38мм, 2…120 °C

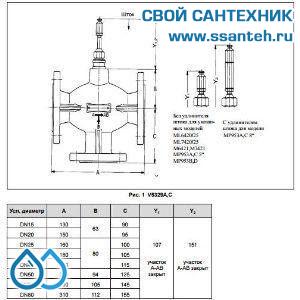

Трехходовой смесительный клапан V5015A1177 Honeywell

фланцевый с одинарным седлом используется для непрерывного регулирования горячей или охлажденной воды, пара.

ПРИМЕНЕНИЕ


Клапаны V5015A Honeywell используются в отопительных и вентиляционных системах, в системах кондиционирования воздуха. Они специально разработаны для систем с большим перепадом давления (системы центрального отопления) и управляются при помощи электроприводов Honeywell


ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

МОНТАЖ И ЭКСПЛУАТАЦИЯ

- Не устанавливайте клапан V5015A со штоком, расположенным ниже горизонтали.
- Направление потока жидкости должно соответствовать стрелке на корпусе клапана.
- Настоятельно рекомендуется установка грязевика перед клапаном.
- Подключение электроприводов не требует дополнительных соединени и переходников


Другие смесительные трехходовые клапаны V5015A Honeywell, Ру6, с ходом штока 38 мм

Модель	DN мм	Kvs	Макс. перепад давления c 600Н приводом, кПа	Макс. перепад давления с 1800Н приводом, кПа
V5329C1000	15	2.5	600	-
V5329C1018	15	4.0	600	-
V5329C1026	20	6.3	600	-
V5329C1034	25	10	600	-
V5329C1042	32	16	600	-
V5329C1059	40	25	480	600
V5329C1067	50	40	260	600
V5329C1075	65	63	160	600
V5329C1083	80	100	100	400

СОВМЕСТИМЫЕ ЭЛЕКТРОПРИВОДЫ HONEYWELL


Электроприводы ML6421 Honeywell 3-pt, 38 мм, 1800 Н

Модель	Напряжение/Мощность, Vac; VA	Ход штока, мм	Продолжительность рабочего хода, мин.
ML6421B3004	24; 11	20	1.9
ML6421B3012	230; 11	20	1.9

Электроприводы ML7421 Honeywell 0/2...10V=, 38 мм, 1800 Н

Модель	Ход штока, мм	Продолжительность рабочего хода, мин.
ML7421B3003	38	3.5

Пневматический привод МР953 Honeywell


ПРОГРАММА ПОДБОРА КЛАПАНОВ И ПРИВОДОВ HONEYWELL


ЗАПАСНЫЕ ЧАСТИ

R43176754-005 Honeywell|Ремонтный комплект для замены уплотнения штока
